概述

最近看到一个bootstrap的loading框，感觉还挺好看的，决定动手写一个。首先来技术选型一下吧，其实一个loadingview在这里扯性能问题并不是很合适，但是如果一定要讨论用什么去实现的话，我认为其事SurfaceView是个不错的选择，原因在于我们是主动的更新界面，根据数据去运算，所以，这种主动更新的场景更加适合SurfaceView来实现，刚好最近写了一片关于SurfaceView的入门博客，拿来练练手挺不错的。

示例

先来看看本文最后的结果长啥样子吧。

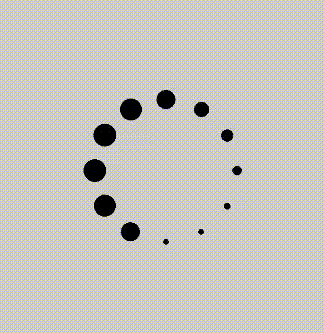

12个旋转的球

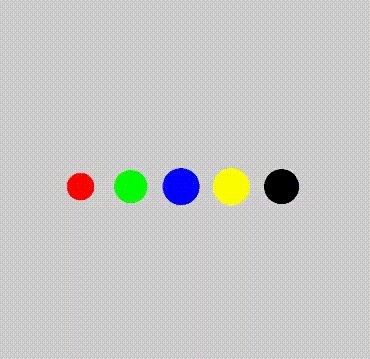

5个花色球型的脉冲
5个同色的矩形脉冲

SurfaceView回顾

由于拥有独立的绘图表面，因此SurfaceView的UI就可以在一个独立的线程中进行绘制。又由于不会占用主线程资源，SurfaceView一方面可以实现复杂而高效的UI，另一方面又不会导致用户输入得不到及时响应。总之就是夸奖SurfaceView很牛逼啦，但是牛逼的同时，也是会有坑的哦。

SurfaceView使用的几个步骤

SurfaceView使用的步骤主要包括：

  1. 首先继承自SurfaceView，实现最基本的几个构造函数，在构造函数里初始化最基本的绘图数据。
  2. 在构造函数里，获取SurfaceHolder示例，保存在一个变量里，该句柄便于后面线程中绘画使用。
  3. 为holder添加一个callback函数，用来出发SurfaceView各个阶段的操作。为了代码简洁，直接将外层类继承自SurfaceView.CallBack，并执行addCallBack。
  4. 这个Callback一共有三个方法要去覆写，分别是
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    @Override
       public void surfaceCreated(SurfaceHolder holder) {

       }
       @Override
       public void surfaceChanged(SurfaceHolder holder, int format, int width, int height) {

       }
       @Override
       public void surfaceDestroyed(SurfaceHolder holder) {

       }

三个方法分别会在创建，可见度改变，和不可见的时候触发。所以在使用的时候，我们要调用SurfaceView的setVisibility方法来控制其生命周期。

  1. 在创建区域surfaceCreated进行绘图相关的初始化工作，比如Paint,循环线程的开始操作。
  2. 在不可见销毁区域surfaceDestroyed关闭线程，个人认为最好的退出循环线程的方法是使用变量标志位。
  3. 在创建的线程里，一般首先调用holder.lockCanvas来获取画布，或者调用lockCanvas(RectF)来锁定脏数据区域。然后进行各种异想天开的绘画，这时候，世界就交给你了。
    基本上知道以上的步骤，就大概了解这东西怎么用了，当然也有写注意点的，如何设置背景透明，绘图清除区域颜色等，还有线程更新时间等。

矩形脉冲

基本思路

首先是订基本参数咯，我们的边框是多少，这就需要定义containerWidth,containerHeight，这个可以在surfaceCreated以后，通过api获取，然后我们的总长度是多少totalWidth，一共绘制几个count，每个之间的宽度是多少xGap，每个矩形的基本高度是多少baseHeight，矩形的振幅AMPLITUDE等。如下：

1
2
3
4
private int containerWidth, containerHeight;
   private int totalWidth, itemHeight;
   private int xGap;
   private int count;

定义runnable

我们要循环的制造脉冲，那么需要在runnable中定义一个循环事件，解释起来太难了，直接上代码吧，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
	drawingRunnable = new Runnable() {
        @Override
        public void run() {
            containerWidth = getWidth();
            containerHeight = getHeight();
            startX = (containerWidth - totalWidth) / 2;
            startY = (containerHeight - itemHeight) / 2;
            xGap = 10;
            Rect dirtyArea = new Rect(startX, startY, startX + totalWidth, startY + itemHeight);
            while (exitFlag) {
                canvas = holder.lockCanvas(dirtyArea);
//                    canvas = holder.lockCanvas();
                if (canvas == null) return;
                canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.CLEAR);// 清除画布
                for (int i = 0; i < count; i++) {
                    int wave = calcFactor(i, factor);
                    canvas.drawRect(startX + (xGap + step) * i, startY - wave / 2,
                            startX + step + (xGap + step) * i,
                            startY + itemHeight + wave / 2, paint);
                }
                factor += SPEED;
                holder.unlockCanvasAndPost(canvas);// 更新屏幕显示内容
                try {
                    Thread.sleep(10);
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
            }
        }
    };

照着代码来解释可能简单些，先计算容器高宽，知道自己的绘制空间，计算起始绘制点startX和startY，计算出脏数据区域，依次绘制出count个矩形，其高度的计算是核心，绘制出这些矩形后，提交更新。并将线程睡眠10毫秒，这里取10毫秒是因为动画的最小单元就是10，我们也是在做动画，没必要搞得很快，给及其带来压力，同时也不能太慢，这样会有明显的视觉错误。

制造脉冲发生器

在脉冲发生器上，每个人可能都有自己的想法去实现，我都想了好几种，最后还是想到了去正弦线上去截数据的办法，即将0-PI／2的空间分成count份，并将小于0的部分割掉，那么脉冲就形成了啊，但是这个脉冲是比较缓的。代码如下：

1
2
3
4
5
private int calcFactor(int index, int factor) {
       double diff = Math.PI / (DELAY);
       int res = (int) (AMPLITUDE * Math.cos(Math.PI * factor / 360 - index * diff));
       return res < 0 ? 0 : res;
   }

好了，至此，我们就完成了矩形的发生器loadingView了，按照这个思路，我们可以写出各种各样的脉冲型loadingView，当然不一定是loadingView哈，现在你就是画家了，想怎么画就怎么画，期待大家的master piece啦。

矩形完整的代码

在博客里不想贴太多代码，那么就贴一个矩形的代码吧，其他的代码我做成了android library放在了github上，如果感兴趣的话，可以到我的个人空间下去下载。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.PixelFormat;
import android.graphics.PorterDuff;
import android.graphics.Rect;
import android.util.AttributeSet;
import android.util.Log;
import android.view.SurfaceHolder;
import android.view.SurfaceView;
/**
 * Created by gordon on 16/5/29.
 */
public class RectWaveLoadingView extends SurfaceView implements SurfaceHolder.Callback {
    private Canvas canvas;
    private Paint paint;
    private SurfaceHolder holder;
    private Runnable drawingRunnable;
    private int containerWidth, containerHeight;
    private int factor;
    private int totalWidth, itemHeight;
    private boolean exitFlag = true;
    private int startX, startY;
    private int xGap;
    private int count;
    /**
     * set this params larger is bigger amplitude is required.
     */
    private static final int AMPLITUDE = 50;
    /**
     * set this params larger is faster speed is required.
     */
    private static final int SPEED = 12;
    /**
     * if equal to count, then no delay at all, set this params larger if no delay is required.
     */
    private static final int DELAY = 8;
    public RectWaveLoadingView(Context context) {
        super(context);
        init();
    }
    public RectWaveLoadingView(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }
    public RectWaveLoadingView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init();
    }
    private void init() {
        setZOrderOnTop(true);
        getHolder().addCallback(this);
        getHolder().setFormat(PixelFormat.TRANSLUCENT);
        factor = 0;
        totalWidth = 120;
        itemHeight = 80;
        count = 5;
        paint = new Paint();
        paint.setColor(Color.BLACK);
        final int step = (totalWidth - (count - 1) * xGap) / count;
        drawingRunnable = new Runnable() {
            @Override
            public void run() {
                containerWidth = getWidth();
                containerHeight = getHeight();
                startX = (containerWidth - totalWidth) / 2;
                startY = (containerHeight - itemHeight) / 2;
                xGap = 10;
                Rect dirtyArea = new Rect(startX, startY, startX + totalWidth, startY + itemHeight);
                while (exitFlag) {
                    canvas = holder.lockCanvas(dirtyArea);
//                    canvas = holder.lockCanvas();
                    if (canvas == null) return;
                    canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.CLEAR);// 清除画布
                    for (int i = 0; i < count; i++) {
                        int wave = calcFactor(i, factor);
                        canvas.drawRect(startX + (xGap + step) * i, startY - wave / 2,
                                startX + step + (xGap + step) * i,
                                startY + itemHeight + wave / 2, paint);
                    }
                    factor += SPEED;
                    holder.unlockCanvasAndPost(canvas);// 更新屏幕显示内容
                    try {
                        Thread.sleep(10);
                    } catch (InterruptedException e) {
                        e.printStackTrace();
                    }
                }
            }
        };
    }
    private int calcFactor(int index, int factor) {
        double diff = Math.PI / (DELAY);
        int res = (int) (AMPLITUDE * Math.cos(Math.PI * factor / 360 - index * diff));
        return res < 0 ? 0 : res;
    }
    @Override
    public void surfaceCreated(SurfaceHolder holder) {
        this.holder = holder;
        new Thread(drawingRunnable).start();
        Log.d("loading","created");
    }
    @Override
    public void surfaceChanged(SurfaceHolder holder, int format, int width, int height) {
        Log.d("loading","changed");
    }
    @Override
    public void surfaceDestroyed(SurfaceHolder holder) {
        exitFlag = false;
        Log.d("loading","destroyed");
    }
}

下载地址是 https://github.com/gordon-rawe/loadingview.git

总结

其实使用VectorAnimator也可以用一些xml就搞定，但是好像API有限制，接下来想做一个从一个形状编程另一个形状的动画，期待我的作品吧！
